Panduan Pemasangan Gugus Instrumen Digital Golf 6 (2008-2014)
Cara Memasang Gugus Instrumen Digital Volkswagen Golf Mk6 / Sharan (Platform PQ 2009-2014)
Halaman ini untuk Rute Volkswagen Golf Mk6 / Sharan PQ dengan kluster mekanis asli. Jika bingkai dasbor Anda cocok dengan rute video, Anda berada di tempat yang tepat. Jika bukaannya terlihat berbeda, atau jika mobilnya adalah Sharan dengan cluster yang tidak biasa, konfirmasikan hal tersebut sebelum memesan apa pun.
Jangan menentukan hanya berdasarkan tahun. Tentukan berdasarkan bingkai instrumen mekanis asli. Itulah yang akan memberitahu Anda apakah ini adalah pemasangan Golf Mk6 yang normal, Sharan yang membutuhkan dua titik trim kecil, atau mobil yang harus dihentikan dan diperiksa lagi sebelum ada yang mulai memotong atau memaksakan bagian-bagiannya.
Panduan ini telah ditinjau berdasarkan video instalasi platform PQ saat ini, catatan pemasangan, dan pemeriksaan purna jual, kemudian disunting ke dalam bahasa Inggris oleh YiFu sehingga perbedaan titik potong, aturan pemindahan papan, dan langkah kalibrasi pasca pemasangan tetap jelas.
Untuk Siapa Panduan Ini
Rute yang benar
Volkswagen Golf Mk6 di platform PQ dari 2009-2014, menggunakan cluster jarum mekanis asli.
Cakupan varian
Rute ini mencakup Golf GTI, Golf R, Golf GT, dan Golf Cabriolet. Ini juga berlaku di seluruh bensin dan diesel versi dan keduanya LHD dan RHD mobil.
Apa yang harus dikonfirmasi
Bandingkan bentuk bezel luar, bukaan dasbor, dan bingkai cluster asli dengan referensi video sebelum pembelian.
Apa yang bukan ini
Ini bukan halaman kecocokan universal untuk setiap dasbor VW. Jika bentuk bingkainya berbeda, minta konfirmasi foto terlebih dahulu. Untuk Sharan, siapkan dua titik pemotongan kecil. Untuk Golf Mk6, jangan berasumsi bahwa pas yang rapat berarti pemasangannya salah.
Aturan pra-penjualan: jika mobil Anda adalah Sharan berplatform PQ atau varian Golf Mk6 dengan bingkai dasbor yang tidak biasa, kirimkan foto yang jelas dari kluster dan dasbor asli sebelum memesan. Ini adalah cara tercepat untuk menghindari pembelian yang salah. Kecocokan di sini ditentukan oleh bentuk rangka mekanis, bukan hanya berdasarkan emblem trim saja.
Pengaturan Menu Bersama yang Perlu Anda Periksa Setelah Pemasangan
Ini adalah pengaturan yang biasanya ditanyakan pembeli setelah cluster sudah terpasang di mobil. Gunakan ini untuk memastikan tampilan berfungsi dengan benar saat berkendara sehari-hari, bukan untuk menebak-nebak melalui pemasangan yang salah.
Bahasa dan satuan
Konfirmasikan bahasa, satuan kecepatan, dan format tampilan terlebih dahulu agar pengemudi melihat tata letak harian yang benar.
Kecerahan dan perilaku siang/malam
Periksa kontrol kecerahan dan peredupan otomatis setelah pemasangan untuk memastikan layar mudah dibaca dalam kondisi berkendara nyata.
Logika peringatan dan kontrol
Verifikasi ikon peringatan dan respons kontrol setir atau tuas sebelum menyatakan pekerjaan selesai.
Peringatan sebelum pelepasan
Sebelum pelepasan, atur peringatan ban musim dingin dan peringatan kecepatan ke maksimum, lalu alihkan kedua item mati melalui menu batas multifungsi.
Kalibrasi bahan bakar
Setelah pengisian bahan bakar penuh, jika indikator tidak menunjukkan penuh, buka Data Mengemudi → Jumlah Bahan Bakar yang Dapat Diisi Ulang, lalu pergi ke Pengaturan → Kalibrasi Konfigurasi → Volume Tangki Bahan Bakar dan masukkan jumlah pengisian bahan bakar yang tersisa sehingga nilainya kembali ke nol.
Aturan lampu fisik
Pada platform PQ, cahaya fisik pengaturan harus tetap mati. Jika diaktifkan, perilaku tampilan lampu sein dapat menjadi tidak normal.
Catatan otoritas: Referensi pengaturan PQ ini ada agar pembeli dan installer dapat memeriksa jalur tampilan dan perilaku penggunaan sehari-hari terhadap langkah-langkah yang sama seperti yang ditunjukkan dalam video pemasangan. Ini dimaksudkan untuk digunakan, bukan hanya dibaca.
Tutorial Pemasangan Baby-Step Berdasarkan Video Resmi Golf Mk6
Bagian ini mengikuti jalur pemasangan PQ Golf Mk6 yang ditunjukkan dalam video. Titik kegagalan utama mudah untuk disebutkan: memaksa kluster ke dasbor, melewatkan transfer papan kecil, atau melewatkan pengaturan PQ yang mengubah pembacaan bahan bakar dan perilaku indikator.
Catatan ulasan: artikel Golf 6 dan Sharan PQ ini telah diperiksa terhadap rute produk saat ini, catatan pengaturan, dan referensi video pada 26 Mei 2026. Jika mobil memiliki bingkai dasbor yang tidak biasa, perbaikan cluster sebelumnya, atau riwayat kabel yang tidak standar, periksa kembali tata letak cluster mekanis asli sebelum menggunakan halaman ini sebagai baseline.
Konfirmasikan rute dengan bentuk bingkai. Periksa apakah dasbor Golf Mk6 atau Sharan Anda masih menggunakan bentuk kluster mekanis asli yang ditunjukkan dalam video resmi. Tahun saja tidak cukup.
Matikan dua peringatan yang diperlukan sebelum pelepasan. Setel the peringatan ban musim dingin dan peringatan kecepatan ke nilai maksimum mereka terlebih dahulu, lalu masuk ke menu batas multifungsi dan ubah kedua item mati.
Siapkan area kerja. Gunakan alat trim plastik, lindungi permukaan dashboard, dan hindari menarik satu sudut dengan keras. Kerusakan kosmetik biasanya terjadi saat pelepasan trim dilakukan dengan tergesa-gesa.
Lepaskan cluster asli dengan hati-hati. Lepaskan bezel secara bertahap dan jaga area konektor tetap bersih. Jangan memaksa frame keluar jika klip masih menahan.
Lepaskan muatan statis tubuh sebelum menyentuh komponen elektronik internal. Catatan resmi menyarankan untuk melepaskan listrik statis terlebih dahulu, misalnya dengan menyentuh logam yang terhubung ke ground dan mencuci tangan, lalu memegang PCB pada bagian tepinya alih-alih menyentuh komponen elektronik secara langsung.
Pindahkan papan PCB kecil asli jika panel instrumen lama Anda memilikinya. Beberapa cluster mekanis dengan spesifikasi lebih tinggi memiliki papan belakang kecil di belakang layar kecil asli. Jika tidak dipindahkan dan dipasang dengan benar, pembacaan bahan bakar bisa menjadi tidak akurat dan cluster baru dapat menampilkan gangguan.
Pertahankan buzzer instrumen asli. Jangan bukan lepaskan buzzer atau speaker kluster asli. Rute resmi Golf Mk6 memperingatkan bahwa melepasnya dapat memicu kesalahan instrumen kombinasi.
Tangani LCD seperti layar, bukan seperti komponen plastik. Pegang unit hanya pada bingkai luarnya. Jangan pernah menekan bagian tengah layar saat memasangnya.
Rutekan dua kabel USB dengan benar. Cluster memiliki dua kabel USB: satu untuk penggunaan upgrade yang terbatas dan satu untuk penggunaan proyeksi terbatas. Tempatkan di area penyimpanan di bawah sisi kiri roda kemudi.
Pasang cluster baru pada tepi rangka. Kesesuaian yang tepat harus terasa pas, bukan dipaksa. Jika bentuk bezel salah, hentikan dan periksa ulang sebelum memberikan tekanan.
Jika pasannya terlalu ketat, sesuaikan hanya tepi housing aftermarket. Kasus pelanggan nyata menunjukkan bahwa beberapa pemasangan Golf Mk6 mungkin memerlukan sedikit pemangkasan pada tepi rumah cetakan kami. Ini adalah bukan alasan untuk memotong bukaan dasbor pabrik.
Untuk Sharan platform PQ, potong dua titik kecil sedikit demi sedikit. Sharan memerlukan dua titik potong. Lakukan secara bertahap dan uji pas setiap kali, daripada menghilangkan terlalu banyak material sekaligus.
Kalibrasikan volume tangki bahan bakar setelah pengisian penuh jika diperlukan. Isi tangki, berkendaralah jarak pendek, lalu periksa Data Mengemudi → Jumlah Bahan Bakar yang Dapat Diisi Ulang. Masukkan angka tersebut di Pengaturan → Kalibrasi Konfigurasi → Volume Tangki Bahan Bakar jadi jumlah yang dapat diisi ulang kembali ke nol dan indikator menunjukkan penuh.
Biarkan opsi lampu fisik PQ tetap mati. Jika diaktifkan, tampilan lampu sein dapat berhenti berfungsi dengan benar. Gunakan video koreksi lampu fisik resmi jika video tersebut terbuka karena kesalahan.
Correct the vehicle model if the car icon does not match. Go to Pengaturan → Pemilihan Model Kendaraan, pilih kendaraan yang benar, lalu matikan mobil dan kunci selama beberapa menit sebelum memeriksa lagi.
Periksa logika kontrol sebelum penutupan akhir. Beberapa mobil menggunakan tombol di roda kemudi, sementara yang lain mengandalkan logika kontrol pada tuas wiper. Jika suatu fungsi tidak ada, verifikasi protokol kontrol asli daripada berasumsi setiap trim menggunakan jalur menu yang sama.
Jalankan pemeriksaan akhir sebelum berkendara. Verifikasi perilaku saat startup, ikon peringatan, tampilan bahan bakar, tampilan lampu sein, orientasi status pintu, kecerahan, dan stabilitas penggunaan harian. Jika ada yang terlihat salah, hentikan dan periksa ulang pemasangan.
Apa yang perlu didokumentasikan selama pekerjaan
Ambil satu foto sebelum dilepas, satu foto setelah cluster asli keluar, dan satu foto sebelum cluster LCD baru tertutup sepenuhnya. Tiga titik pemeriksaan itu membuat dukungan lanjutan jauh lebih cepat jika pembeli bertanya tentang pembacaan bahan bakar, perilaku lampu sein, atau pasnya housing yang rapat.
Di mana proses biasanya salah
Kegagalan yang umum sebenarnya sederhana: peringatan belum dimatikan sebelum pelepasan, papan belakang kecil tidak dipasang, physical light diaktifkan pada mobil PQ, atau housing cetakan dipaksa masuk ke dasbor alih-alih memeriksa tepi kesesuaian terlebih dahulu.

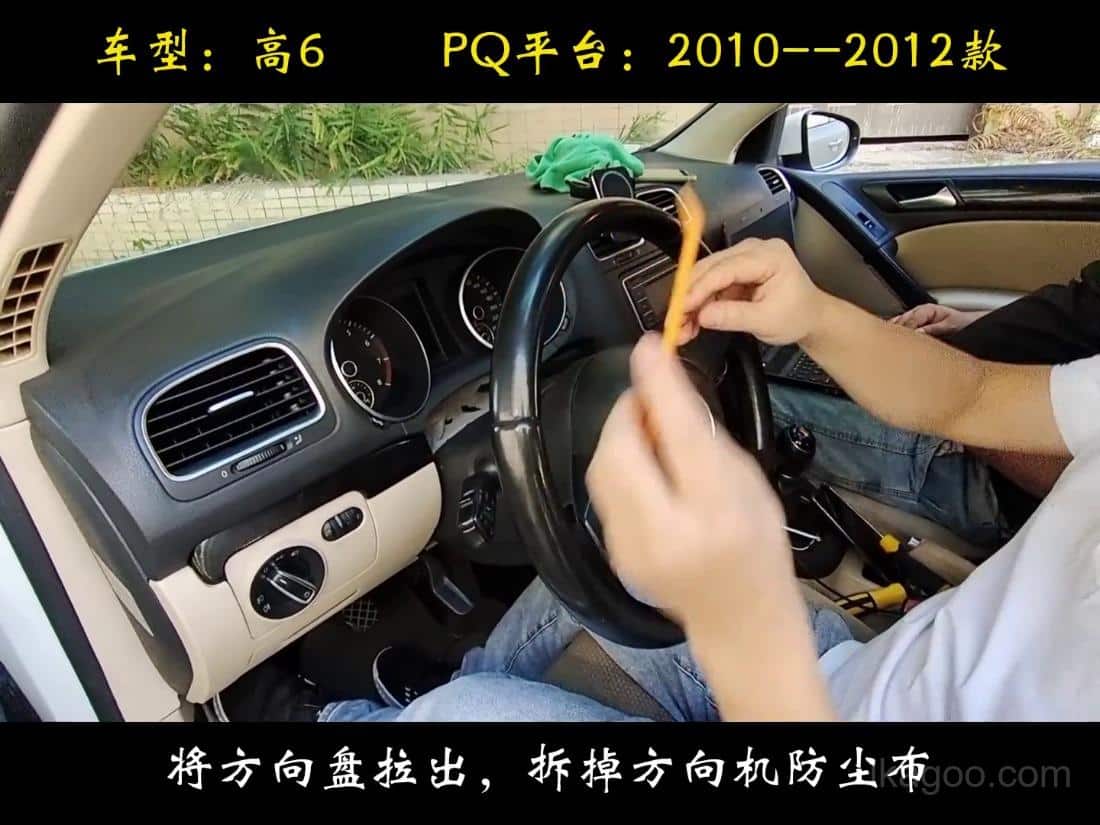

Tarik roda kemudi ke luar dan lepaskan penutup debu kolom kemudi
Mulailah dengan menciptakan ruang. Video resmi menunjukkan roda ditarik ke luar terlebih dahulu agar trim dan bezel panel instrumen dapat dilepas tanpa menggores tepi dasbor.

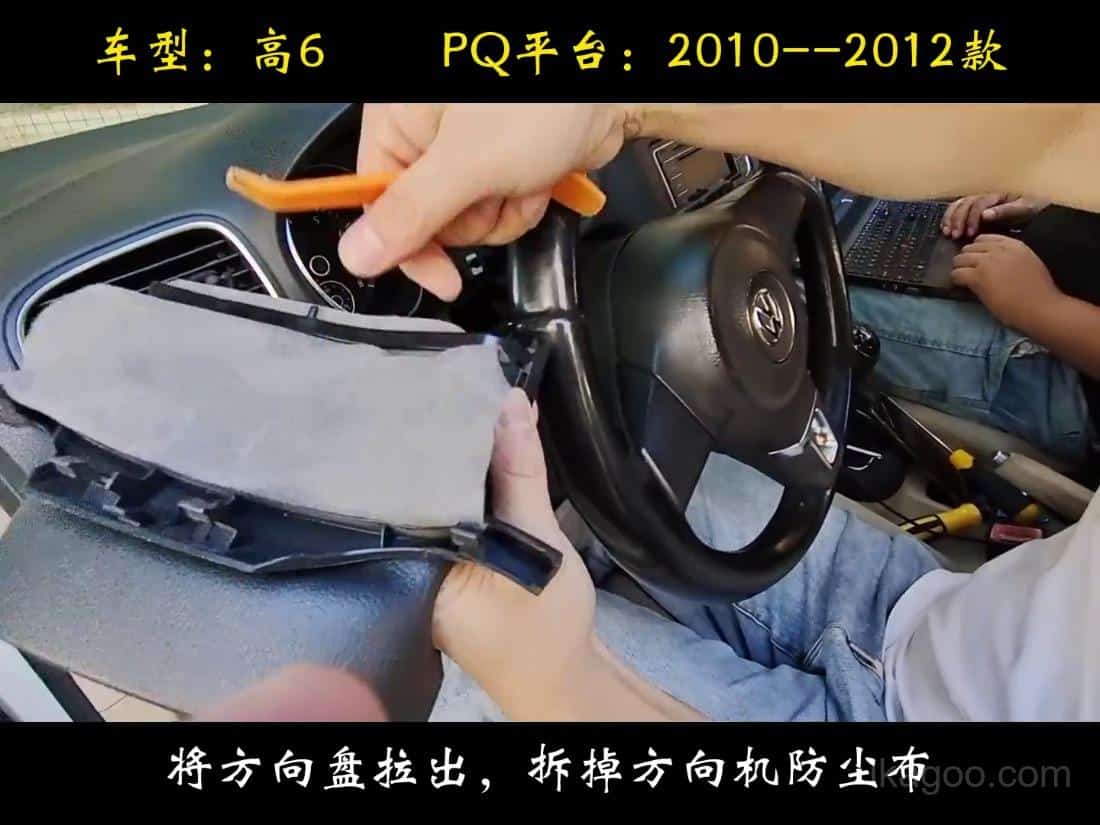

Lepaskan trim atas dengan lembut, alih-alih membengkokkan salah satu sudut
Bekerjalah secara merata di seluruh trim. Ini penting karena penggunaan tenaga secara tergesa-gesa pada satu sisi biasanya menyebabkan bekas kosmetik atau tab yang patah.

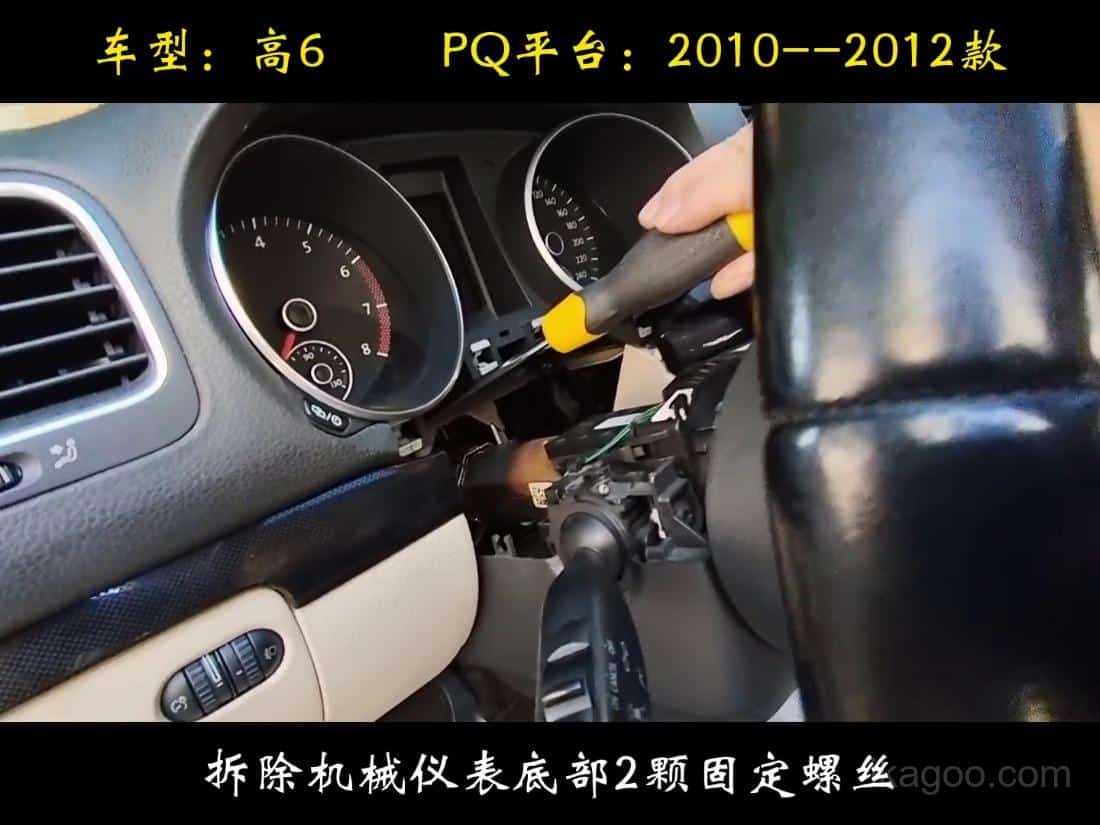

Lepaskan sekrup pemasangan dengan handuk di bawah area kerja
Video resmi secara eksplisit menunjukkan perlindungan cat. Handuk di bawah area sekrup mencegah pengencang yang terjatuh menggores trim kolom kemudi.

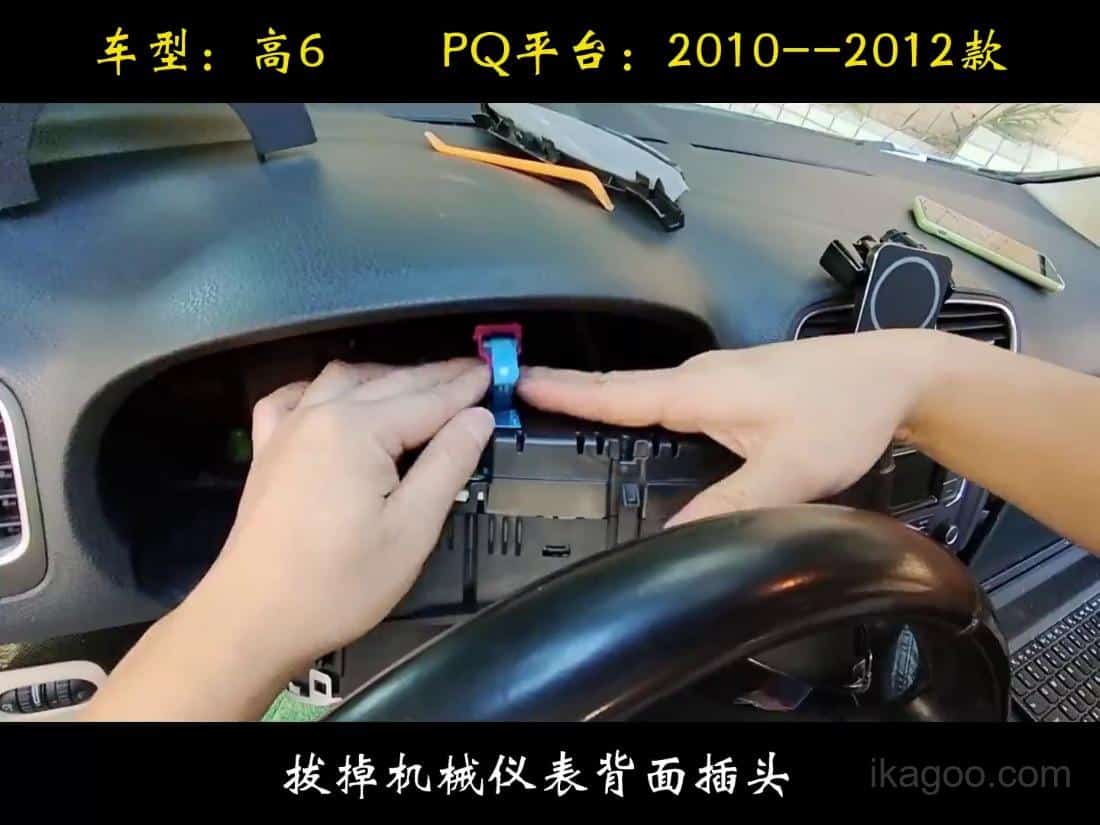

Lepaskan cluster mekanis asli dan putuskan harness dengan rapi
Setelah cluster terlepas, putuskan harness tanpa memutar konektor. Jika plug masih terkunci, hentikan dan lepaskan tab sepenuhnya sebelum menariknya.

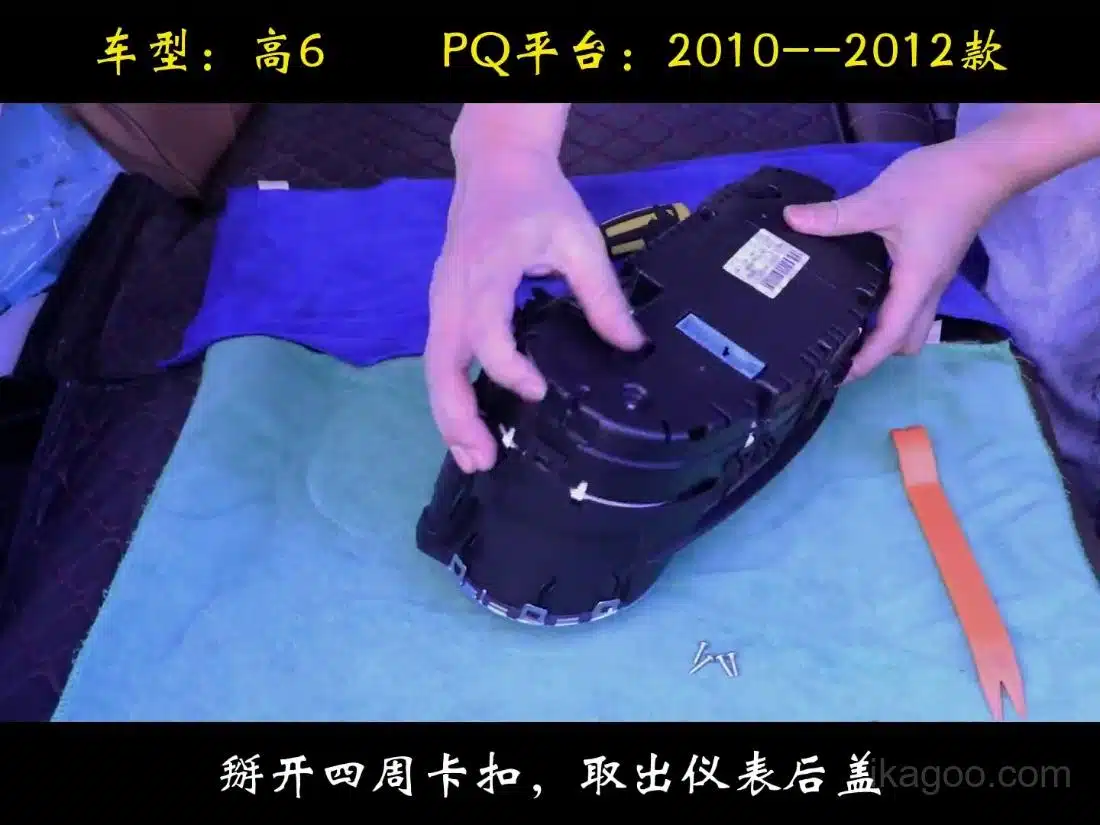

Buka housing cluster di atas meja kerja yang diberi bantalan
Transfer bangku adalah bagian dari proses ini. Gunakan permukaan yang lembut dan lepaskan klip belakang satu per satu agar housing tidak terpelintir.

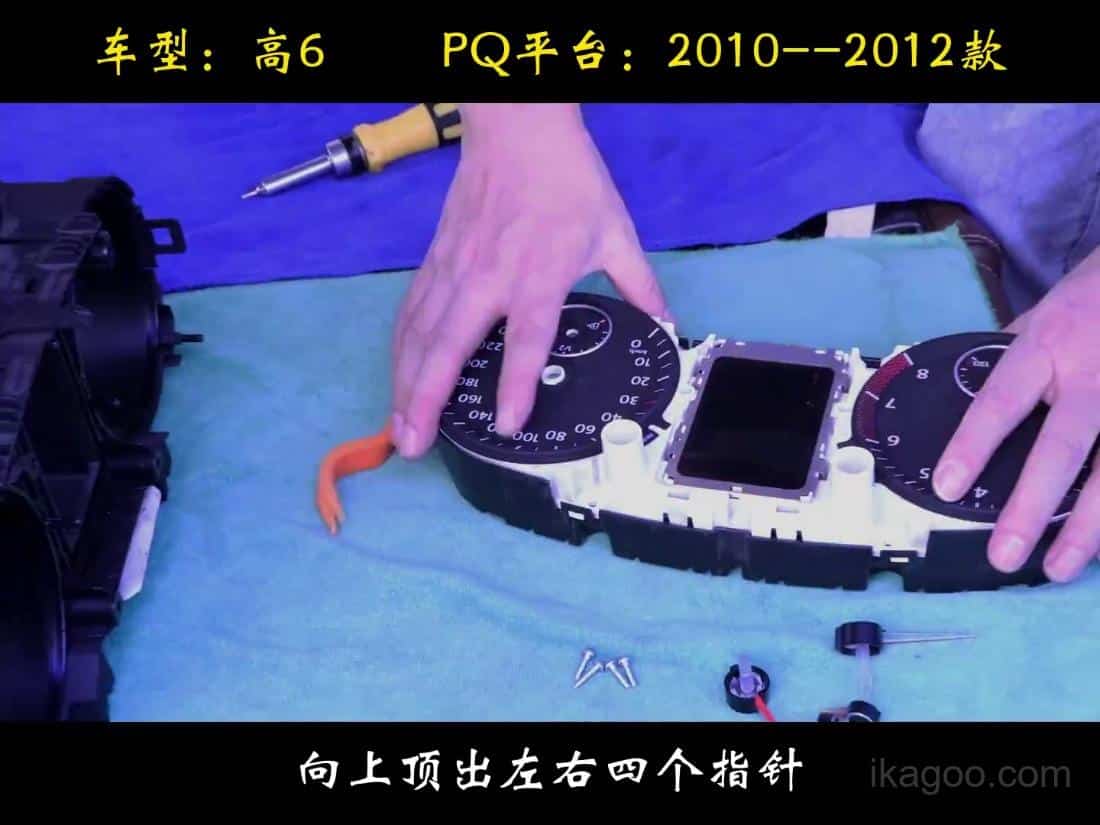

Angkat modul pabrik dengan hati-hati dan jaga orientasi board tetap konsisten
Jangan memegang elektronik dari sisi komponen. Pegang rakitan pada tepi yang stabil agar listrik statis dan tekanan tidak merusak board.

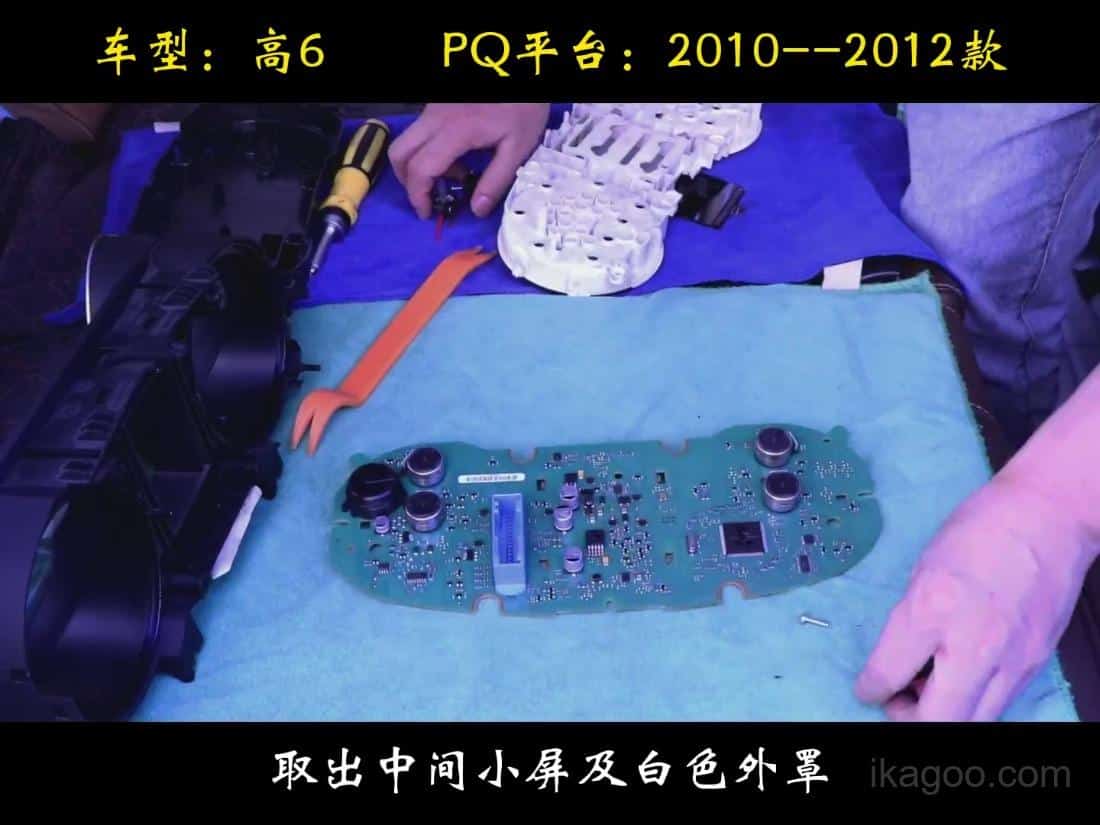

Pindahkan papan kecil asli jika cluster mekanis Anda menggunakannya
Ini adalah salah satu langkah dengan risiko tertinggi. Jika papan kecil belakang asli tidak dipindahkan dan dipasang dengan benar, pembacaan bahan bakar bisa menjadi tidak akurat dan cluster dapat melaporkan gangguan.

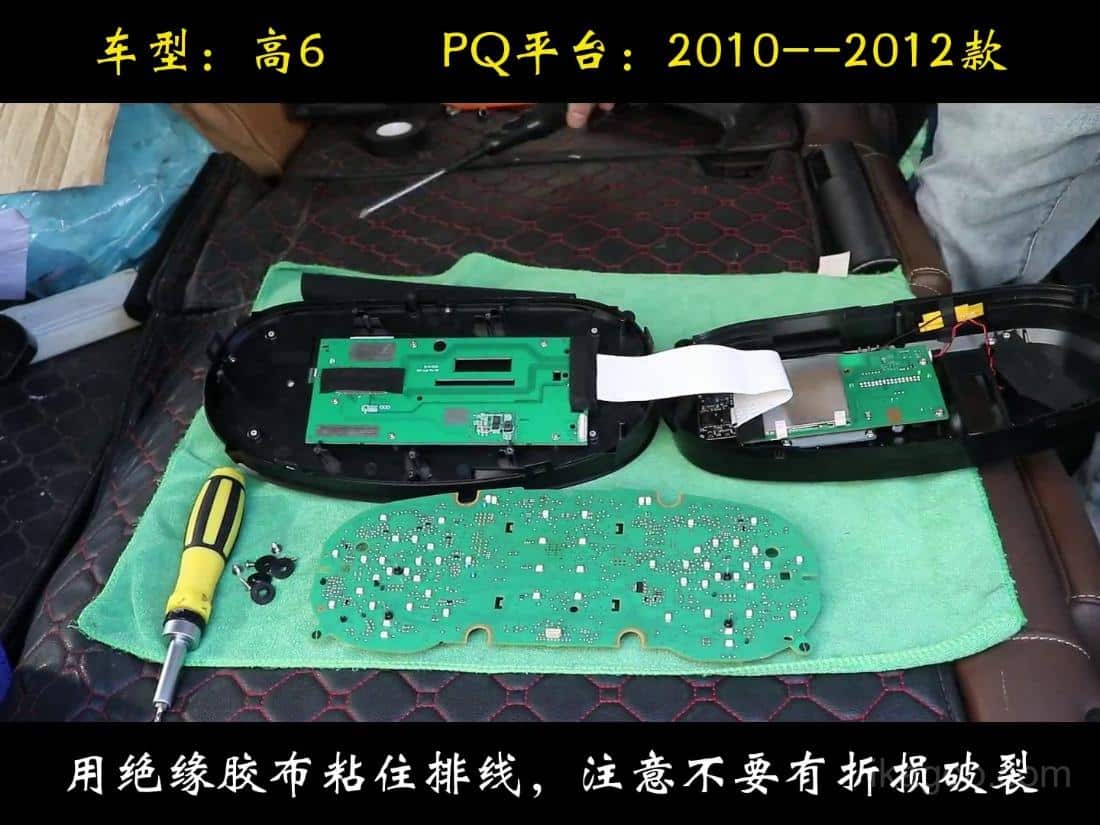

Rutekan kabel papan yang dipindahkan persis seperti yang ditunjukkan sebelum penutupan akhir
Jangan menjepit atau melipat kabel dengan tajam. Bingkai ini penting karena menunjukkan posisi papan dan kabel sebelum kluster LCD baru ditutup dan dipasang kembali ke mobil.
Catatan pemasangan nyata dari kasus pelanggan: jika cluster terlihat sedikit terlalu rapat di sisi-sisinya, itu bukan tidak selalu berarti pemasangannya salah. Pada beberapa mobil, sedikit material mungkin perlu dipotong dari tepi rumah luar cetakan kami jadi unitnya terpasang dengan rapi.
Batas penting: trimnya sudah terpasang tepi housing kami, bukan pada bukaan dashboard asli. Jangan memotong struktur dasbor pabrik hanya untuk memaksakan unit masuk. Video tutorial juga menunjukkan logika pemasangan ini.
Tutorial Video Resmi untuk Instalasi, Kalibrasi, dan Pengaturan
Video-video ini mencakup rute pemasangan utama serta sub-operasi yang tepat yang biasanya menimbulkan pertanyaan dukungan setelah pengiriman. Simpan bagian ini bersama gambar langkah demi langkah di atas agar instalasi dan kalibrasi tetap berada di satu tempat.
Video Instalasi Golf Mk6 Utama
Video Dukungan yang Terkait dengan Rute Ini
Peringatan ban musim dingin dan penonaktifan peringatan kecepatan sebelum cluster asli dilepas. Transfer PCB kecil
Jalur papan tambahan yang digunakan pada beberapa kluster mekanis trim lebih tinggi. Kalibrasi bahan bakar
Cara mengoreksi perilaku volume tangki bahan bakar setelah pengisian penuh. Koreksi cahaya fisik
Koreksi hanya PQ jika cahaya fisik diaktifkan secara tidak sengaja.
Produk Lain yang Biasanya Dibandingkan Pembeli untuk Mobil yang Sama
Ikagoo menjaga jalur pembelian tetap rapi: halaman cluster untuk jalur instrument, dan halaman player untuk upgrade layar tengah. Gunakan yang sesuai dengan tujuan Anda yang sebenarnya.
Perlu membeli jalur ini sekarang?
Jika dashboard asli Anda cocok dengan bentuk cluster mekanis dalam tutorial ini, langsung menuju ke Halaman produk kluster instrumen digital Golf Mk6. Jika Anda sudah membeli perangkat keras dan memerlukan dukungan paket pembaruan, gunakan FixMyDash paket dukungan.
Untuk pustaka rute yang lebih luas, gunakan perintah Panduan pengguna kluster instrumen digital VW / Audi untuk membandingkan halaman penginstalan, pembaruan, dan dukungan terkait.

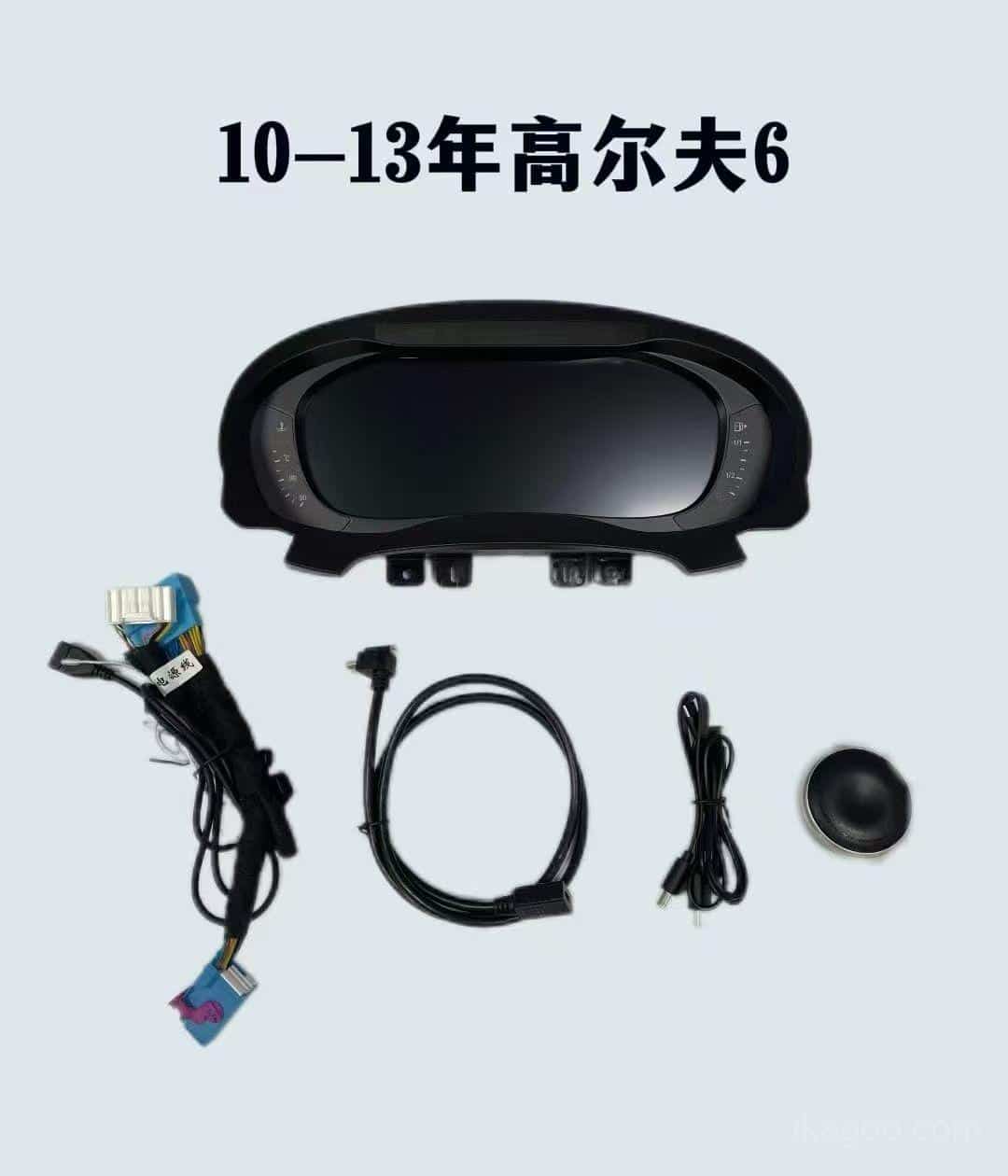

Gugus Instrumen Digital Volkswagen Golf Mk6 2008-2014
Halaman pembelian yang benar untuk rute PQ Golf Mk6 yang dibahas dalam tutorial ini.
Koleksi VW Digital Cluster
Gunakan kategori ini jika Anda membandingkan Golf Mk6 dengan rute klaster digital Volkswagen lainnya.

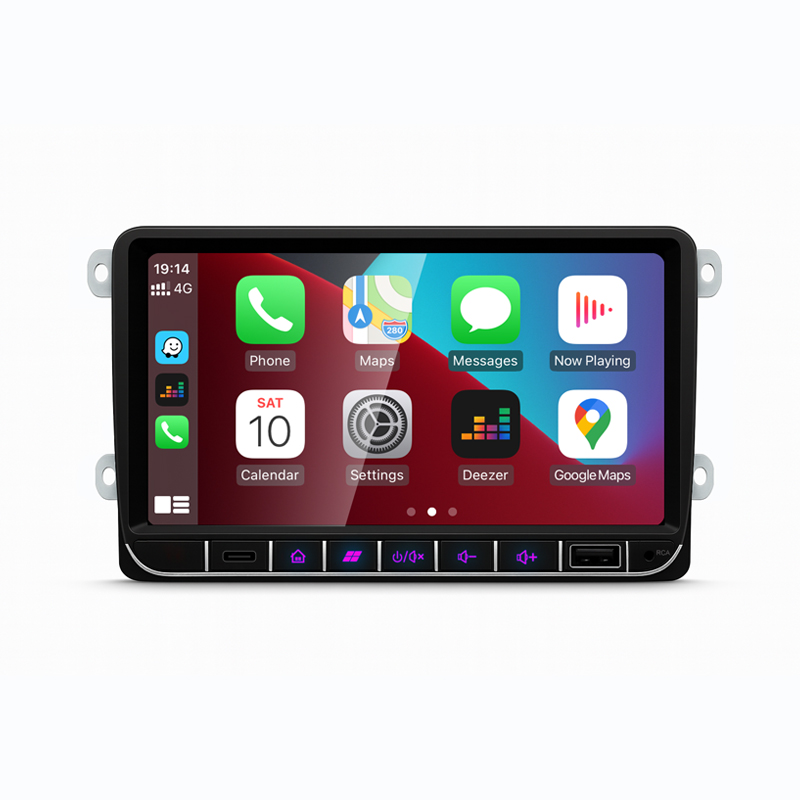

Stereo Android Volkswagen
Jika model Golf Mk6 atau Sharan yang sama juga memerlukan peningkatan pemutar layar tengah, bandingkan rute ini secara terpisah.
Rute dukungan: jika Anda memerlukan dukungan instalasi atau bantuan paket upgrade di luar halaman perangkat keras, gunakan Paket Peningkatan Klaster Digital Volkswagen / Audi. iKagoo menangani jalur produk; FixMyDash menangani paket dukungan.
Pertanyaan yang Sering Diajukan
Apakah panduan ini untuk setiap Volkswagen Golf Mk6?
Tidak.Ini untuk jalur platform PQ 2009-2014 dengan cluster mekanis asli.
Apa yang harus saya periksa sebelum saya mulai melepas trim?
Periksa baseline dan peringatan terlebih dahulu. Konfirmasikan bentuk cluster mekanis asli, foto dasbor, dan matikan peringatan ban musim dingin serta peringatan kecepatan melalui menu batas multifungsi sebelum pelepasan.
Model mana yang didukung?
Golf GTI, Golf R, Golf GT, dan Golf Cabriolet. Rute yang sama juga mendukung versi bensin dan diesel ketika bingkai asli cocok.
Bisakah saya memesan berdasarkan tahun saja?
Tidak.Bezel asli dan bingkai dasbor lebih penting daripada label tahun saja.
Apakah ini berfungsi pada mobil left-hand-drive dan right-hand-drive?
Ya.Ini berfungsi pada mobil LHD dan RHD jika struktur aslinya sesuai.
Dapatkah saya menggunakan panduan ini pada Sharan platform PQ?
Ya, tetapi ada satu catatan tambahan.Bandingkan bezel panel instrumen mekanis asli dengan video dan kirim foto jika bentuk dasbor berbeda. Pada Sharan, dua titik potong kecil mungkin diperlukan, dan harus dibuka secara bertahap.
Apakah layar LCD rapuh saat pemasangan?
Ya.Jangan menekan terlalu keras, memutar panel, atau memaksa layar masuk ke tempatnya. Pegang hanya pada bingkai luar.
Apa yang biasanya menyebabkan masalah dukungan setelah instalasi selesai?
Biasanya hanya satu detail kecil yang terlewat. Penyebab umumnya adalah transfer papan kecil yang terlewat, pengaturan PQ yang salah, lampu fisik diaktifkan, atau pemasangan housing yang dipaksakan alih-alih diperbaiki dengan hati-hati.
Bagaimana jika cluster terasa sedikit terlalu besar untuk masuk ke bukaan dasbor?
Periksa tepi housing terlebih dahulu. Beberapa kasus pelanggan menunjukkan bahwa sedikit pemangkasan mungkin diperlukan pada tepi housing molded aftermarket. Ini tidak sama dengan memotong dasbor pabrik. Jika bentuk frame cocok tetapi pasnya terlalu ketat, tinjau video dan sesuaikan tepi housing dengan hati-hati daripada memaksa layar masuk.
Bagaimana jika pengukur bahan bakar tidak menunjukkan penuh setelah pengisian ulang?
Jalankan kalibrasi volume tangki bahan bakar PQ. Isi tangki, berkendaralah sebentar, buka Data Mengemudi → Jumlah Bahan Bakar yang Dapat Diisi Ulang, lalu masukkan nilai itu di Pengaturan → Kalibrasi Konfigurasi → Volume Tangki Bahan Bakar hingga jumlah yang dapat diisi ulang kembali menjadi nol.
Mengapa tampilan lampu sein tidak normal setelah pemasangan?
Periksa apakah lampu fisik telah diaktifkan. Pada platform PQ, cahaya fisik pengaturan harus tetap nonaktif, jika tidak perilaku tampilan lampu sein dapat menjadi tidak benar.
Apakah cluster dapat menampilkan peta atau konten CarPlay dengan sendirinya?
Tidak.Itu bergantung pada rute multimedia yang terpisah. Kluster itu sendiri bukan sumber sinyal.
Apa yang harus saya kirim sebelum membeli?
Foto dasbor dan foto kluster asli.Jika bingkai Anda tidak biasa, kirim juga foto close-up bezel.
